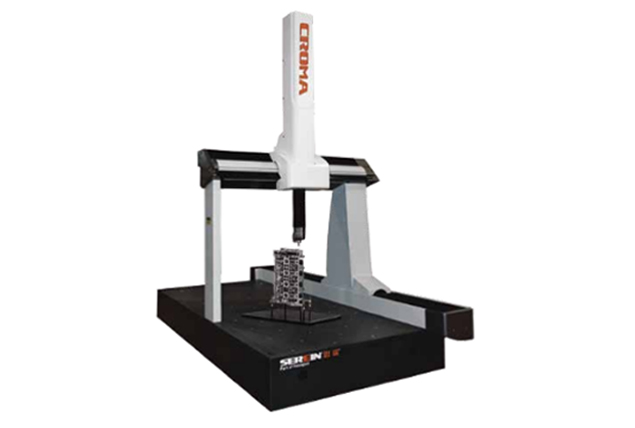

产品参数:
技术参数
1.测量范围:X轴   800  mm,Y轴  1000  mm, Z轴 600  mm
2.结构型式:活动桥式,三轴均采用精密气浮式导轨
3.传动方式:直流伺服系统 + 预载荷高精度空气轴承
4.光栅系统:开放式光栅尺,分辨率0.4μm
5.机    台:高精度花岗岩平台
6.机台承重: 500   kg
7.整机重量: 1114   kg
8.整机尺寸(LWH):   1350   mm X   1935   mm X  2650   mm
9.使用环境:温度(20±2)℃,湿度55%-65%
10.空气压力:0.4 MPa - 0.5 Mpa
11.空气流量:120 L/min

控制系统及探针测量系统
1.驱动系统:直流伺服电机
2.控制系统:RENISHAW高速高精度自动控制系统
3.操作方式:计算机自动控制+操纵盒
4.控制软件:Rational-DMIS测量软件+影像测量模块
5.测头系统:RENISHAW  MH20i  手动旋转测头
6.长度测量最大允许示值误差(mm):MPEE=3.2+L/300
影像测量最大允许示值误差(mm):MPEE=3.8+L/300
