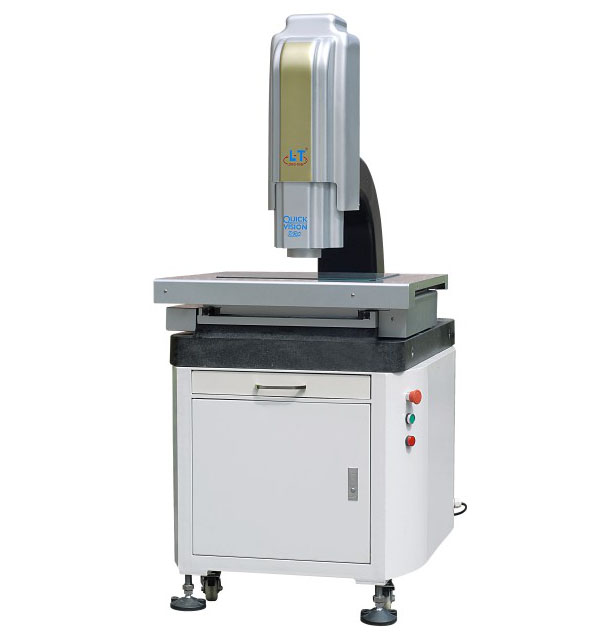

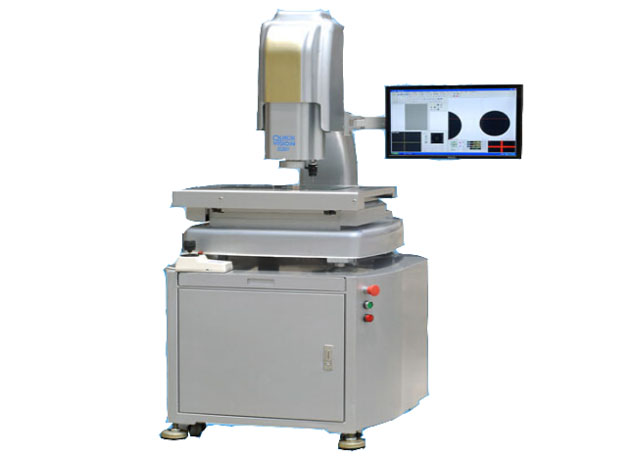

全自动影像仪标准型

 >主页 > 产品展示 > 影像测量仪 >

  • 产品参数
  • 产品详情
  • 销售联系
产品参数:
                                                                                                                                          H型:选配激光测头组;T型:选配接触测头组
           仪器型号 QV3020 QV4030
  仪器参数




(mm)
X 300 400
Y 200 300
Z 150 150



(mm)
硬铝合金台面 460*360 560*460
玻璃台面 360*260 460*360
承重 30kg 30kg






测量速度 MAX:300mm/s
CCD 美国TEO高分辨率彩色摄像机600TV线
变焦物镜 自动变倍镜头0.7-4.5X(选配同轴光)
视频放大倍率 30-230X
工作距离 82mm
显示分辨率 0.0001 mm
运动控制系统:四轴全闭环控制:三轴交流伺服马达全闭坏控制,研磨级滚珠螺杆驱动,步进马达同轴控制镜头组。
重复性 1.5um
测量精度(μm) XYZ轴≦(3+L/200)um,  Z轴(光学测量)≦(5+L/200)um
外形尺寸(mm) 900*720*1700 950*750*1700
仪器重量(kg) 210kg 320kg
照明 可程控三环八区LED表面光及直轴轮廓光
电源 220V±10%(AC) 50HZ  电流大于10A

品 质 特 征
u 大理石底座,高钢性铸铝立柱,保证具有极高的稳定性及刚性。
u 精密V型导轨和研磨级滚珠螺杆,配松下高性能伺服马达全闭环控制,高稳定性、高精度、速度快。
u 美国TEO高分辨率600线彩色摄像机,保证拥有高品质的测量画面.
u 自动变倍镜头,改变倍率后不需要重新选取比例尺。
u 可程控三环八区LED表面冷光源、直轴轮廓冷光源,使光源对测量要求的适性更加强大。
u 精密光学尺0.001mm。
u 自主研发功能强大的全自动3D测量软件,可全自动测量。
u 可选配英国Renishaw接触式探头或日本基恩士激测头。

影像测量仪的测量功能

一、功能:包括三次元、二次元、工具显微镜、投影仪的功能。

二、功能强大的2D/3D测量系统

①光学座标系统为基点测量产品的任意二维尺寸。

②探针座标系统为基点测量产品的三维空间及二维平面尺寸。

③采用相同的座标系统,使用测头的三维测量可与影像二维混合使用或使用影像的二维平面与三维立体测  量完美结合。



全自动编程:光学测量及探针测量可同时在一组编程中混合使用。



基本功能介绍:

1.提供影像量测工具,可进行基本几何元素点线圆弧量测

2.组合元素量测,如角度,,圆心距,圆切线,两线距,两线中线,中心点,垂直距离,角平分线,两线交点等

3.形位误差量测,如同心度,真圆度,直线度,平行度等

4.强大之数学运算分析

5.影像直接经由计算机屏幕显示观察直接量测存盘

6.利用影像工具可快速进行2D轮廓边界点扫描

7.量测工件图形化显示,图形可存盘、打印,并可以转TXT、WORD、EXCEL及AUTOCAD档案式

8.提供公差分析,可进行有效之品管检验

9.工件的对象化可直接对对象进行几何基本运算

10.兼容于2000, XP操作系统



高级功能介绍:

11.自动对焦

12.影像自动捕捉,操作简便,量测精度高

13.IUI功能,以尽可能少的时间完成操作

14.AUTOCAD读档,图形比对

15.全自动同心变倍,同一工件可在不同倍率下量测

16.工作不必摆正,有座标转换功能,量测效率高

17.全自动编程测量(支持离线编程)

18.SPC功能

19.静态量测功能。

20.工件测量图片取像功能。
