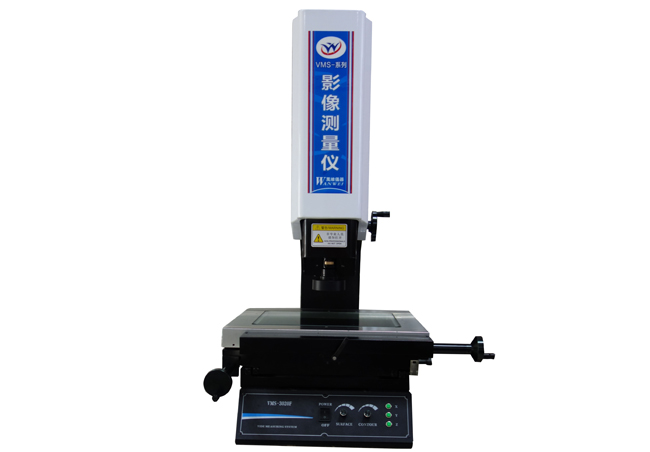

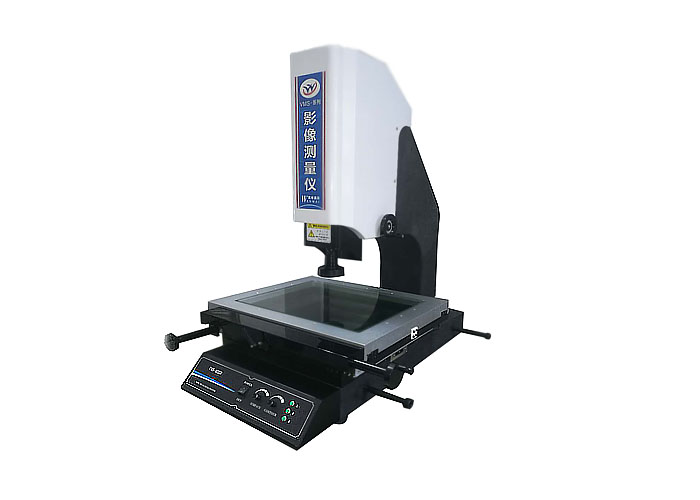

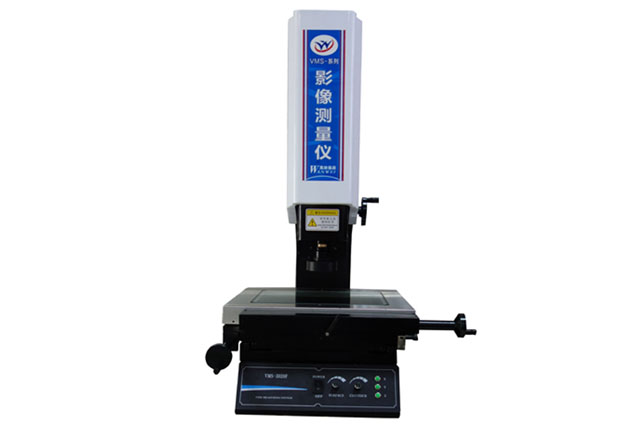

加强型F型(VMSF2010/VMSF3020/VMSF4030)

 >主页 > 产品展示 > 影像测量仪 >

  • 产品参数
  • 产品详情
  • 销售联系
产品参数:
型号 VMS-2010 VMS-3020 VMS-4030
X、Y轴测量行程 200*100mm 300*200mm 400*300mm
Z轴行程 150mm调焦及辅助测量(可加装精密测头做3D测量)
传动形式 X、Y轴光杆传动(德国技术),Z轴手轮传动
玻璃台尺寸 220*150mm 340*240 mm 440*340 mm
工作台尺寸 345*250mm 450*350 mm 600*450 mm
外部尺寸 600*500*850mm 760×600×900 mm 980*600*1020mm
重量 120kg 200kg 280kg
承重 35kg
测量精度 X.Y坐标示值误差(2.2+L/200)μm
光栅尺分辨率 0.0005MM
导轨(P级V型导轨) 采用直线预载荷高精度导轨,最优化交叉导轨负载布局,抗角摆能力强,阻力小、磨损小
图像传感器 高分辨率1/3 "彩色CCD摄像机800TV线
光源 轮廓光 LED冷光源 平行光 可调
表面光 LED环形超亮冷光源(手动分八区亮度节调)
光学镜头(物镜) 0.7~4.5X连续变焦物镜
放大倍率(目镜) 标配1X(26.6~171)倍,可选0.5X(13.3-85.5)倍、2X(52-342)倍
物方视场 8.1mm~1.3mm

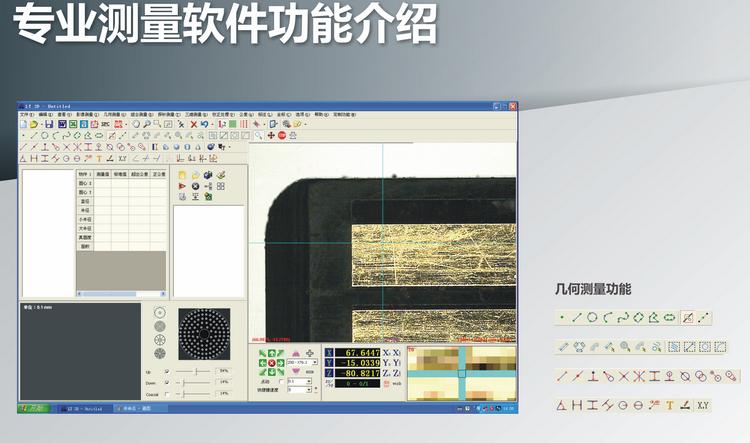

软件 专业2.5D测量软件(半自动测量软件)
工作距离 90mm
工作环境 温度25℃±5℃,温度变化<5℃/hr,湿度30~80%
电源 220V/50Hz/3A
电脑配置情况 专用工控电脑(可选)
桌子 专用大理石桌(1.2米X0.7米X0.68米)(可选)
一键归零键 硬件自带X、Y、Z轴一键式归零(特有)



产品简介:

    本仪器是一款手动非接触式二次元(若想进行接触式测量,可加配测头系统),简单易用,源自万维杰出的自动影像仪软硬件技术,配备了业界功能最完善的手动影像测量软件,可对点、线、圆、弧等元素实现精准测量,并具有强大的报表输出功能,相较于传统意义上的测量投影仪更适用于种类多、小批量的产品复杂的二维测量,广泛地应用于模具、机械、电子以及其他精密五金等行业。
应用行业:
    机械、电子、模具、注塑、五金、橡胶、低压电器,磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机(电脑)、液晶电视(LCD)、印刷电路板(线路板、PCB)、汽车、医疗器械、钟表、仪器仪表等。
测量对象:
     LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件(连接器、接线端子)、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板(钢网、SMT模板)等。

测量元素:
   长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等
仪器特点:
◆00级高精度的花岗石底座和立柱,保证了高强度,耐腐蚀,极高的稳定性;
◆叁层高精度高强度球铁移动工作台,经过真空消除应力处理,精密研磨,稳定性精度极好;
◆业界顶尖的达克罗工艺处理技术,相较于传统的电镀更耐锈蚀;
◆台湾精密V型导轨,采用特殊材料保持架,移动静音,实现高精度、平稳的直线运动,从而保证仪器精度;
◆精密的传动装备设计,打开开速移动开关,可实现快速移动;
◆高清晰度镜头和高分辨率CCD,实现产品高清晰度测量;
◆控制面板集成了X、Y、Z轴的清零按键,更加便利与人性化;
◆测量数据可导入Word、Excel、AutoCAD
