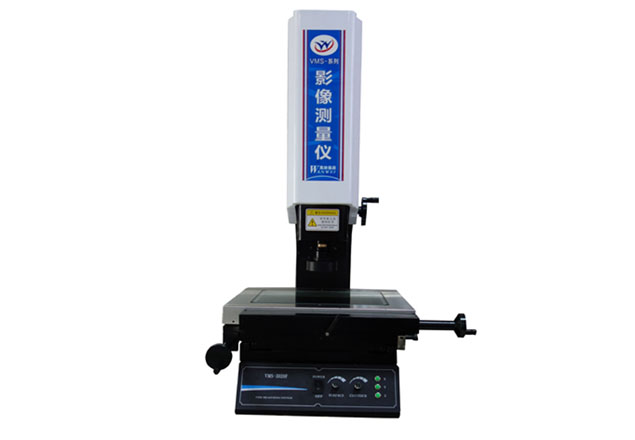

二次元影像测量仪VMS3020F

>主页 > 产品展示 > 线材行业仪器 > 三坐标、影像测量仪 >

产品参数
产品详情
销售联系

产品参数：

型号		VMS-3020F
X、Ｙ轴测量行程		300*200mm
Z轴行程		200mm调焦及辅助测量(可加装精密测头做3D测量)
传动形式		X、Y轴光杆传动（德国技术），Z轴手轮传动
玻璃台尺寸		340*240 mm
工作台尺寸		450*350 mm
外部尺寸		760×600×900 mm
重量		200kg
承重		35kg
测量精度		X.Y坐标示值误差(2.2+L/200)μm
光栅尺分辨率		0.001MM
导轨（P级V型导轨）		采用直线预载荷高精度导轨，最优化交叉导轨负载布局，抗角摆能力强，阻力小、磨损小
图像传感器		高分辨率1/3 "彩色CCD摄像机800TV线
光源	轮廓光	LED冷光源　平行光　可调
	表面光	LED冷光源　256级可调
光学镜头（物镜）		0.7～4.5X连续变焦物镜
放大倍率（目镜）		标配1X（26.6～171）倍，可选0.5X（13.3-85.5）倍、2X（52-342）倍
物方视场		8.1mm～1.3mm
软件		专业2.5D测量软件（半自动测量软件）
工作距离		92mm
工作环境		温度25℃±5℃，温度变化<5℃/hr，湿度30～80%
电源		220V/50Hz/3A
电脑配置情况		专用工控电脑（可选）
桌子		专用大理石桌（1.5米X1米X0.68米）（可选）
一键归零键		硬件自带X、Y、Z轴一键式归零（特有）

软件功能:
影像测量仪专用测量软件INSPECT3D
1.简洁友好的界面。
将主要及常用的功能以按钮形式放在主界面，易于熟悉掌握，用户只要简单的点击和拖拽鼠标即可完成几乎所有的测量动作。（点、线、圆、圆弧、角度、直径、半径、点到点的距离、点到线的距离、线到线距离、线到圆的距离、圆到圆的距离等等）
