影像测量仪

聚焦科技之美

争做中国领先的仪器仪表产品制造企业

万维仪器

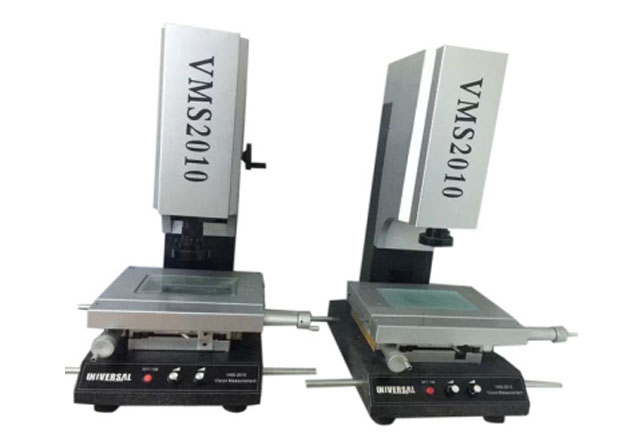

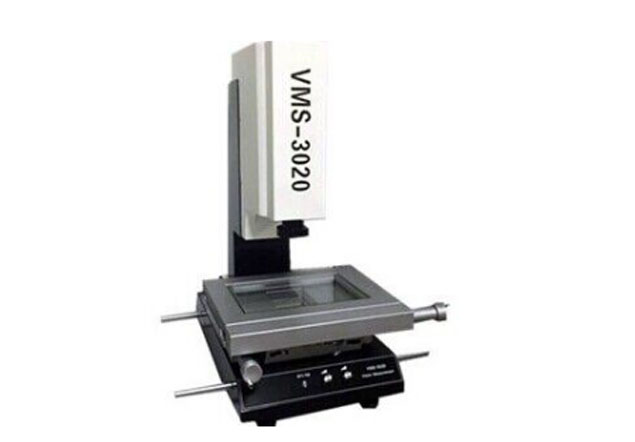

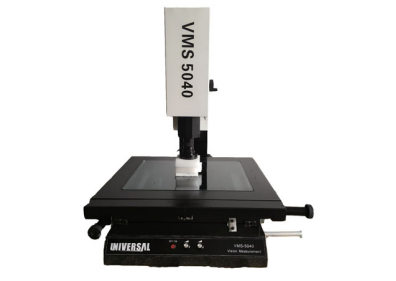

标准型(VMS2010/VMS3020/VMS4030/VMS5040)

 >主页 > 产品展示 > 影像测量仪 >

  • 产品参数
  • 产品详情
  • 销售联系
产品参数:
型号 VMS2010 VMS3020 VMS4030 VMS5040
主机体尺寸 600×500×850 mm 850*600*900mm 900*450*850mm  1020*550*900mm
金属台尺寸 340*250 mm 450*350mm 560*460mm 660*560
玻璃台尺寸 240*140 mm 340*240mm 430*330mm 530*430
实际工作行程 200*100*200mm 300*200*150mm 400*300*200mm 500*400*200mm
主机体重量 110kg  200kg 250kg 300kg
机台底坐 00级花岗石
线性精度 (3+L/75)µm
表面照明 LED环形超亮冷光源(亮度可调)
轮廓照明 LED超亮圆形灯(亮度可调)
计算测量功能 VMM2.2C精密测量系统软件
解析力 0.001mm
重复精度 0.003mm
CCD SONY芯片,1/3”彩色CCD
目镜 0.5X(可选配1X,2x)
物镜 0.7X~4.5X      放大倍数20X~120X
电源供应器 AC90~264V   50/60Hz
载重 30KG


仪器用途
:
影像测量仪适用于以二座标为目的的一切应用领域,机械、电子、仪表、塑胶等行业广泛使用。
仪器特点:
变焦物镜与十字线发生器作为测量瞄准系统;
影像测量仪具有多种数据处理、显示、输入、输出功能,特别是工件摆正功能非常实用;
高分辨率9段定倍物镜,改变倍率不需重新选取比例尺;
影像测量仪备用R232界面,与电脑连接后,采用专门测量软件可对测绘图形进行处理及输出。
标准功能:

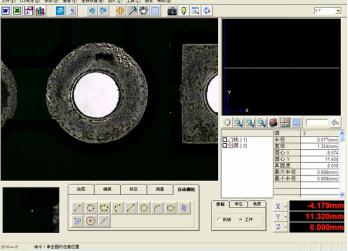

1、可将产品拍成产品照片并以jpeg的格式保存于电脑中形成产品图库
2、并将保存于电脑中的照片打开并于实时的影像同一画面中进行对比
3、图形可输入到AutoCAD成为工程图
4、AutoCAD标准工程图可输入实时影像中,令AutoCAD工程图与实际工件外形重叠进行对比,从而找出工件和工程图的区别
 5、可输入先前拍照储存的jpeg图片到实时影像中与实际工件进行重叠对比
6、可以在鸟瞰的全图中进行标注尺寸
7、自定义圆:可按客户需要自定标准的圆,再以标准的圆和影像中的工件做重叠对比,从而找到工件与标准圆形之间的误差
8、自定义线段:可自行定义线段的起点坐标、长度、旋转的角度,再与影像中的工件作重叠对比,从而找到工件与标准图形之间的误差
9、自设客户坐标:在实时影像中的实际工件上自行设定坐标原点(0,0),在画面上任意点标示该点的X、Y坐标位置
10、坐标标注:以自设的坐标原点(0,0)为基准,标注画面上任意一点的坐标位置
11、专利取R角功能:为目前市面上准确的平面取R角方式
12、测量:可测量平面上的任何几何尺寸(角度、直径、半径、点到线的距离、两圆的偏心、两点间距等)
13、绘图:可将实时影像中的实际工件外形进行描绘,形成完整的工程图,绘图方式和AutoCAD相似
14、标注:可以在实时影像中的工件上标注尺寸。(长度、角度、直径、半径、点到线的距离、两圆的偏心、两点间距等。

售后热线: 18623036330

重庆万维仪器有限公司
地址:重庆市璧山区璧泉街道康宁路3幢附211-212
公司座机:023-41551566 87380899
联系人:王先生 18623036330
赵小姐 18996004200
邮件:2807297990@qq.com
