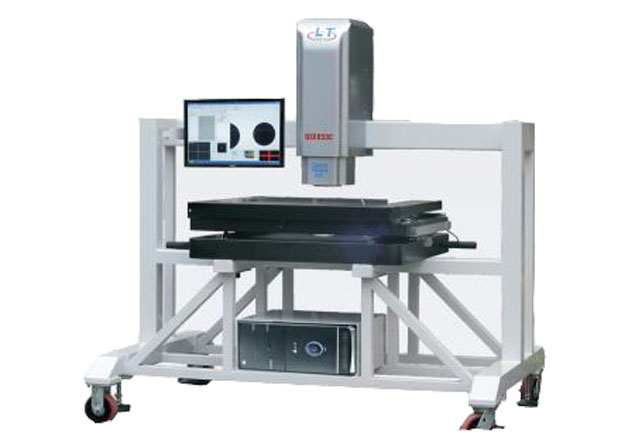

模切丝印网版专用影像仪

 >主页 > 产品展示 > 影像测量仪 >

  • 产品参数
  • 产品详情
  • 销售联系
产品参数:



         仪器型号 QSC5040 QSC6050 QSC7060    QSC8070
 仪器参数
测量范围
(mm)
X 500 600 700 800
  Y 400 500 600 700
  Z 150 150 150 150
工作台
(mm)
大理石台面 750*630 850*730 950*830 1050*930
  玻璃台面 550*440 650*540 750*640 850*740
  承重 35kg 35kg 30kg 30kg

影像及测量
系统
测量速度 MAX:500mm/s
  CCD 高分辨率彩色摄像机600TV线
  变焦物镜 全自动变倍镜头0.7-4.5X
  视频放大倍率 30-245X
  工作距离 82mm
  显示分辨率 0.0001mm

测量精度(μm) XY轴≦(3+L/200)um,Z轴≦(5+L/200)um
外形尺寸(mm) 1600*1200*1700 1700*1300*1700 1700*1400*1700 2260*1550*1700
仪器重量(kg) 390kg 470kg 530kg 715kg
照明 可程控三环八区LED表面光及轮廓光(选配同轴光)
电源 220V±10%(AC) 50HZ 电流大于15A
保修期 24个月
重复性  1.5μm


功能强大的三坐标测量系统
探针影像共轴测量
通过校正探针影像偏移量,可以实现探针(3D)影像(2D)复合测量


探针测量

水平线测量:用于测量与水平面平行的直线。
水平圆测量:用于测量与水平面平行的圆。
空间点测量:用于测量空间上任意一点,此命令须设置基准平面。
空间线测量:用于测量空间上任意直线,此命令须设置基准平面。
空间圆测量:用于测量空间上任意圆,此命令须设置基准平面。
高度测量:用于测量物体在 Z 方向上的距离。
平面测量:用探针取至少3点用于拟合一个平面,以求得此平面的平面度等参数。
球测量:用探针取至少4点用于拟合一个圆球,以求得球的直径等参数。
圆筒测量:用探针取6点用于拟合一个圆筒,此命令须设置基准平面。
圆锥测量:用探针取6点用于拟合一个圆锥,此命令须设置基准平面。
曲线测量:此命令用于测量空间任意一个平面上的曲线。
