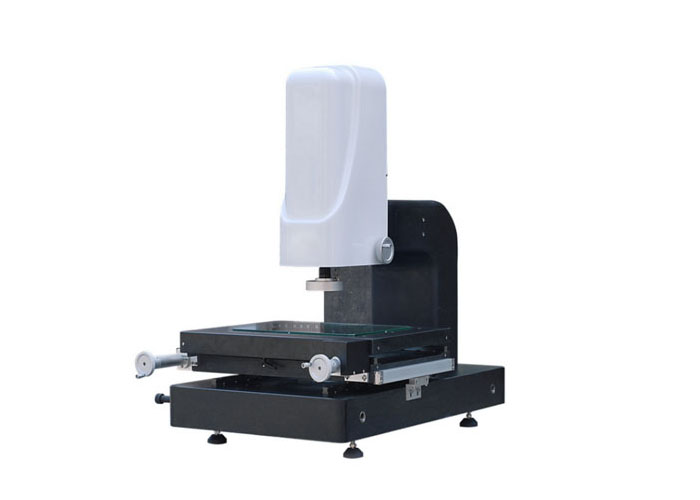

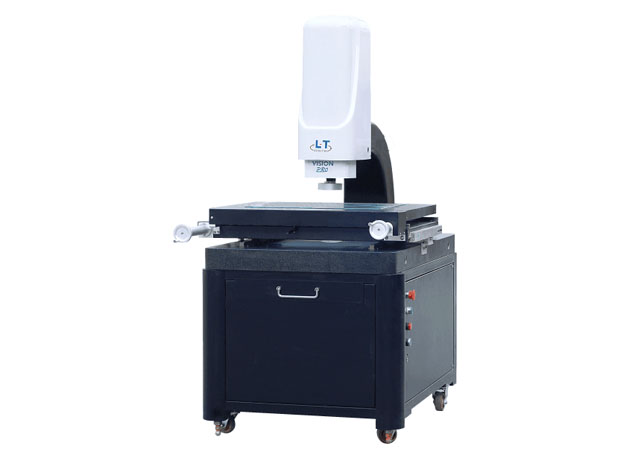

高精度QS系列影像仪

 >主页 > 产品展示 > 影像测量仪 >

  • 产品参数
  • 产品详情
  • 销售联系
产品参数:
型号 QS-3020 QS-4030 QS-5040 QS-6050
X、Y轴测量行程(mm) 200*100 300*200 400*300 500*400
Z轴行程 200mm调焦及辅助测量(可加装精密测头做3D测量)
传动形式 X、Y轴光杆传动,Z轴手轮传动
玻璃台尺寸(mm) 220*150 240*340 440*340 550*450
工作台尺寸(mm) 345*250 450*350 600*450 700*600
外部尺寸(mm) 600*500*850 750*510*1000 980*600*1020 1305*725*970
重量kg 160kg 240kg 360kg 430kg
承重kg 35kg
测量精度 X.Y坐标示值误差(2+L/200)μm
光栅尺分辨率 0.001mm
导轨(P级直线导轨) 采用直线预载荷高精度导轨,抗角摆能力强,阻力小、磨损小
图像传感器 高分辨率1/3 "彩色CCD摄像机
光源 轮廓光 LED冷光源 平行光 可调
  表面光 LED环形超亮冷光源(手动分八区亮度节调)
光学镜头(物镜) 0.7~4.5X连续变焦物镜
放大倍率(目镜) 标配1X(26.6~171)倍,可选0.5X(13.3-85.5)倍、2X(52-342)倍
物方视场 8.1mm~1.3mm
软件 专业2.5D测量软件(半自动测量软件)
工作距离 70mm
工作环境 温度25℃±5℃,温度变化<5℃/hr,湿度30~80%
电源 220V/50Hz/3A
电脑配置情况 专用工控电脑(可选)
桌子 专用大理石桌(1.2米X0.7米X0.68米)(可选)
激光测高 基恩士测头0-30MM.0-80MM(可选)
高配型Z轴可电脑控制 实现自动对焦、测高、深度、平面度


二次元影像测量仪是一款非接触式测量仪器,主要测量平面件外观尺寸、表面观察、逆向测绘、输出测试结果等功能。
该仪器广泛应用于精密制造业;笔电制造、汽车制造、各种家电制造以及航天配件等各种精加工(金属,塑胶,玻璃、模切等)行业。

   软件配备了业界功能最完善的影像测量软件,全中文界面,界面友好(元素窗口可调)可对点、线、圆、弧等元素实现精准量测,配以强大的构造组合工具以实现快速的完成测量,保存操作流程即可重复测量(编程);也可在图像界面任意量测标注长宽。

   配备自动寻边、自动对焦、自动抓取元素等功能减少人为误差。

   报告输出根据客户要求,定制任意格式报表。数据管控;(输入标准值、公差)自动输出,实测值、超差值(偏大偏小)超差部分显示为红色。


   完善的辅助类功能;实时标注拍照、大量程拼图、逆向抄数输出CAD图、SPC数据管控输出
