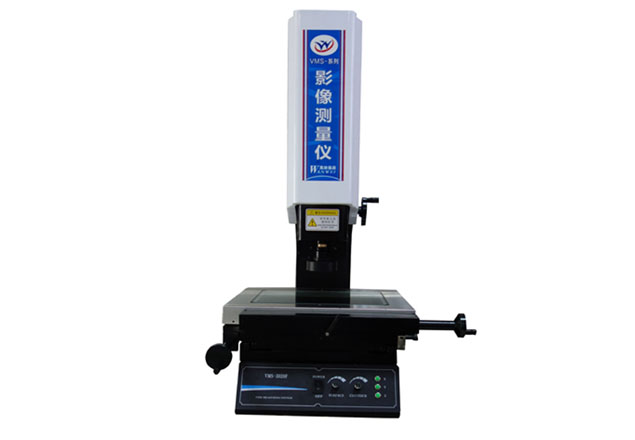

二次元影像测量仪VMS3020F

 >主页 > 产品展示 > 塑胶行业仪器 > 三坐标、影像测量仪 >

  • 产品参数
  • 产品详情
  • 销售联系
产品参数:
型号 VMS-3020F
X、Y轴测量行程 300*200mm
Z轴行程 200mm调焦及辅助测量(可加装精密测头做3D测量)
传动形式 X、Y轴光杆传动(德国技术),Z轴手轮传动
玻璃台尺寸 340*240 mm
工作台尺寸 450*350 mm
外部尺寸 760×600×900 mm
重量 200kg
承重 35kg
测量精度 X.Y坐标示值误差(2.2+L/200)μm
光栅尺分辨率 0.001MM
导轨(P级V型导轨) 采用直线预载荷高精度导轨,最优化交叉导轨负载布局,抗角摆能力强,阻力小、磨损小
图像传感器 高分辨率1/3 "彩色CCD摄像机800TV线
光源 轮廓光 LED冷光源 平行光 可调
表面光 LED冷光源 256级  可调
光学镜头(物镜) 0.7~4.5X连续变焦物镜
放大倍率(目镜) 标配1X(26.6~171)倍,可选0.5X(13.3-85.5)倍、2X(52-342)倍
物方视场 8.1mm~1.3mm
软件 专业2.5D测量软件(半自动测量软件)
工作距离 92mm
工作环境 温度25℃±5℃,温度变化<5℃/hr,湿度30~80%
电源 220V/50Hz/3A
电脑配置情况 专用工控电脑(可选)
桌子 专用大理石桌(1.5米X1米X0.68米)(可选)
一键归零键 硬件自带X、Y、Z轴一键式归零(特有)

标准功能
1、拍照功能:可将产品拍成产品照片并以jpeg的格式保存于电脑中形成产品图库
2、图片对比功能:可将保存于电脑中的照片打开并于实时的影像同一画面中进行对比
3、逆向测绘功能:可绘制点、线、圆、弧、角等标准元素,也可绘制如样条曲线,椭圆等非标元素,图形可输入到AutoCAD成为工程图
4、逆向对图功能:AutoCAD标准工程图可输入实时影像中,令AutoCAD工程图与实际工件外形重叠进行对比,从而找出工件和工程图的区别
5、标注功能:在测绘过程中可在测量影像直接标注尺寸、可在全览图中进行标注尺寸、可在全览图与影像标注尺寸。标注类型包括(长度、角度、直径、半径、点到线的距离、两圆的偏心、两点间距等)
6、自定义坐标:可根据要求自定义坐标,如单轴摆正;X、Y双轴交点摆正;自定义旋转角度摆正;自定义坐标摆正,坐标平移等实用功能
7、测汇功能:点、可手动测点,自动捕捉,自动捕捉最高点、最低点。
线、可手动测两点线,多点线等,自动捕捉两点线,多点线;框选线,框选多段线等。
圆、可手动测三点圆,多点圆等,自动捕捉一键式测量单圆,框选圆,多段框选圆等。
圆弧、可手动测三点圆弧,多点圆弧等,自动捕捉框选圆弧,多段框选圆弧,根据两线段延伸线取R角。
角度、根据已汇线段可直接测量当前角度,180度补角,360度补角
8、构造功能:可根据要求把所有的已测的点线圆弧角进行构造再计算,可重复利用。
              如,1、点与点中分,线与线的中分,圆与圆的中分等
                  2、多点构造线、圆等     3、线与线构造交点等
10、测量结果:可根据客户要求自定义测量报告表头格式,测试输出结果可选,可重复输出一个文档进行产品质量管控、设置产品公差、CPK管控等功能。
11、半自动编程功能:本软件自带编程功能,同一款产品的情况下可记忆操作顺序并保存;只需播放程序即可引导客户操作,测试完毕输出报告。
