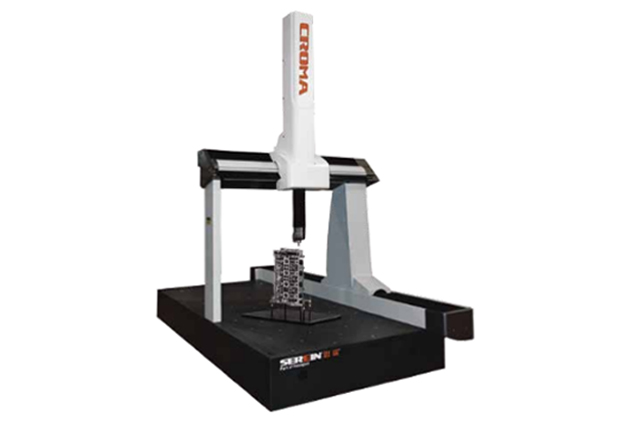

自动三坐标测量机

三坐标、投影仪、影像测量仪

聚焦科技之美

争做中国领先的仪器仪表产品制造企业

自动三坐标测量机

>主页 > 产品展示 > 加工/模具行业仪器 > 三坐标、投影仪、影像测量仪 >

产品参数
产品详情
销售联系

产品参数：
技术参数
1．测量范围：X轴   800 mm，Y轴  1000 mm， Z轴 600 mm
2．结构型式：活动桥式，三轴均采用精密气浮式导轨
3．传动方式：直流伺服系统 + 预载荷高精度空气轴承
4．光栅系统：开放式光栅尺，分辨率0.4μm
5．机    台：高精度花岗岩平台
6．机台承重： 500   kg
7．整机重量： 1114   kg
8．整机尺寸(LWH)：   1350   mm X   1935   mm X  2650   mm
9．使用环境：温度(20±2)℃，湿度55%-65%
10．空气压力：0.4 MPa - 0.5 Mpa
11．空气流量：120 L/min

控制系统及探针测量系统
1．驱动系统：直流伺服电机
2．控制系统：RENISHAW高速高精度自动控制系统
3．操作方式：计算机自动控制+操纵盒
4．控制软件：Rational-DMIS测量软件+影像测量模块
5．测头系统：RENISHAW MH20i 手动旋转测头
6．长度测量最大允许示值误差(mm)：MPE_E=3.2+L/300
影像测量最大允许示值误差(mm)：MPE_E=3.8+L/300
