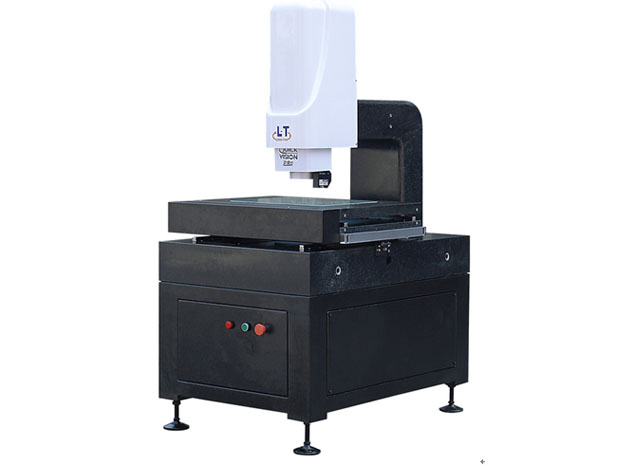

自动影像测量仪QVP5040

 >主页 > 产品展示 > 玻璃屏幕行业仪器 > 影像测量仪 >

  • 产品参数
  • 产品详情
  • 销售联系
产品参数:
T型:选配接触测头组  H型:选配激光测头组

        仪器型号
 仪器参数
QVP5040
 测量范围
(mm)
X 500
Y 400
Z 200



(mm)
大理石台面 860*610
玻璃台面 548*438
 玻璃承重 50kg
大理石承重 100kg






测量速度 MAX:300mm/s
CCD LT-3D定制高清工业相机
变焦物镜 变倍镜头0.7-4.5X
视频放大倍率 大约范围:30-180X
工作距离 82mm
显示分辨率 0.0001mm
重复性 2μm
测量精度(μm) XY轴<(2.6+L/200)um,Z轴(光学测量时)<(5+L/200)um
外形尺寸(mm) 1260*870*1700
仪器重量(kg) 865kg
照明 可程控四环八区LED表面光及轮廓光
电源 220V±10%(AC) 50HZ 20A


功能强大的三坐标测量系统
探针影像共轴测量
通过校正探针影像偏移量,可以实现探针(3D)影像(2D)复合测量

探针测量

水平线测量:用于测量与水平面平行的直线。
水平圆测量:用于测量与水平面平行的圆。
空间点测量:用于测量空间上任意一点,此命令须设置基准平面。
空间线测量:用于测量空间上任意直线,此命令须设置基准平面。
空间圆测量:用于测量空间上任意圆,此命令须设置基准平面。
高度测量:用于测量物体在 Z 方向上的距离。
平面测量:用探针取至少3点用于拟合一个平面,以求得此平面的平面度等参数。
球测量:用探针取至少4点用于拟合一个圆球,以求得球的直径等参数。
圆筒测量:用探针取6点用于拟合一个圆筒,此命令须设置基准平面。
圆锥测量:用探针取6点用于拟合一个圆锥,此命令须设置基准平面。
曲线测量:此命令用于测量空间任意一个平面上的曲线。
