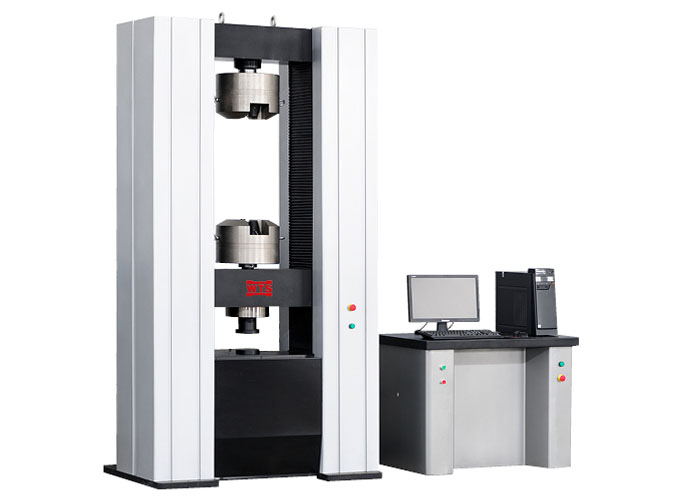

微机控制电子式万能试验机

 >主页 > 产品展示 > 拉力试验机 >

  • 产品参数
  • 产品详情
  • 销售联系
产品参数:
    产品标准技术参数:
(一)主机参数:
◆ 立柱数:4柱(2立柱、2丝杠);
◆ 拉伸夹头间最大距离:800mm;
◆ 最大压缩空间:700mm;
◆ 立柱间有效距离:600mm;
(二)测量参数:
◆ 最大试验力:300kN;
◆ 试验机准确度等级:0.5级;(国产配置1级精度)
◆ 试验力测量范围:0.4%-100%FS全程不分档;
◆ 试验力示值相对误差:示值的±0.5%以内;
◆ 试验力分辨力:最大试验力的1 /500000(全程分辨力不变);
◆ 变形测量范围:0.4%-100%FS;
◆ 变形示值相对误差:示值的±0.5%以内;
◆ 变形分辨力:最大变形量的1 /300000;
◆ 位移示值相对误差:示值的±0.5%以内;
◆ 位移分辨力:0.05µm;
(三)控制参数:
◆力控速率调节范围:0.005-5%FS/S;
◆力控速率相对误差:设定值的±1%以内;
◆变形速率调节范围:0.02-5%FS/S;
◆变形控制速率相对误差:速率<0.05%FS时,为设定值的±2%以内;速率≥0.05%FS时,为设定值的±0.5%以内;
◆横梁速度调节范围:0.001-500㎜/min;
◆横梁速度相对误差:速率<0.01㎜/min时,设定值的±1.0%以内;速率≥0.01㎜/min时,设定值的±0.2%以内;
◆恒力、恒变形、恒位移控制范围:0. 5%-100%FS;
◆恒力、恒变形、恒位移控制精度:设定值<10%FS时,为设定值的±1%以内;设定值≥10%FS时,为设定值的±0.1%以内。
主要特点
试验机将向高性能、人性化-智能化、网络化、自动化、集成化-高性价比方向发展。独立控制器集测量与控制功能于一体,可完成各种试验操作,提供了试验机测控及数据处理的全新解决方案,是引领试验机技术发展的一个重要部分。
8800控制器是我公司历时多年、与合作高校共同研发的新一代静态试验机专用
控制器。控制器将强大的测控功能、数据处理功能、人机交互功能、网络功能、外设功能集成在一起,为试验机提供了高集成度的单系统解决方案,高性能、高性价比。
系统由三路信号调理单元、 控制信号发生器单元、伺服电机驱动单元必要的I/O接口、软件系统等组成;系统的闭环控制回路:测量传感器(负荷传感器、变形引伸计)与控制器(各信号调理单元)一起组成多个闭环控制回路,实现试验机的试验力、位移、试样变形的闭环控制功能;可实现试验力、试样变形、活塞位移的闭环控制和控制模式的平滑切换。
采用DSP技术及神经元自适应控制算法实现全数字闭环控制,采用了国际最先进的PID专业控制芯片和多通道数据高速采集处理模块,将DSP+MCU混合架构应用于全数字三闭环测量控制系统,分辨率不小于1/300000FS,测量全程不分档,可实现等速率试验力、等速率位移、等速率应变等多种闭环控制模式,控制方式任意组合、平滑切换。
控制功能由控制系统最底层通过数字信号处理器DSP对实时任务和大量算法的处理运算完成PID调整与控制输出,微控制器MCU参与对I/O口、通信协议的控制,不需要上位机参与PID算法,从而提高了在线控制的响应速度。
具有网络接口,可实现数据联网和远程控制功能。
全面支持GB228-2010金属拉伸标准。

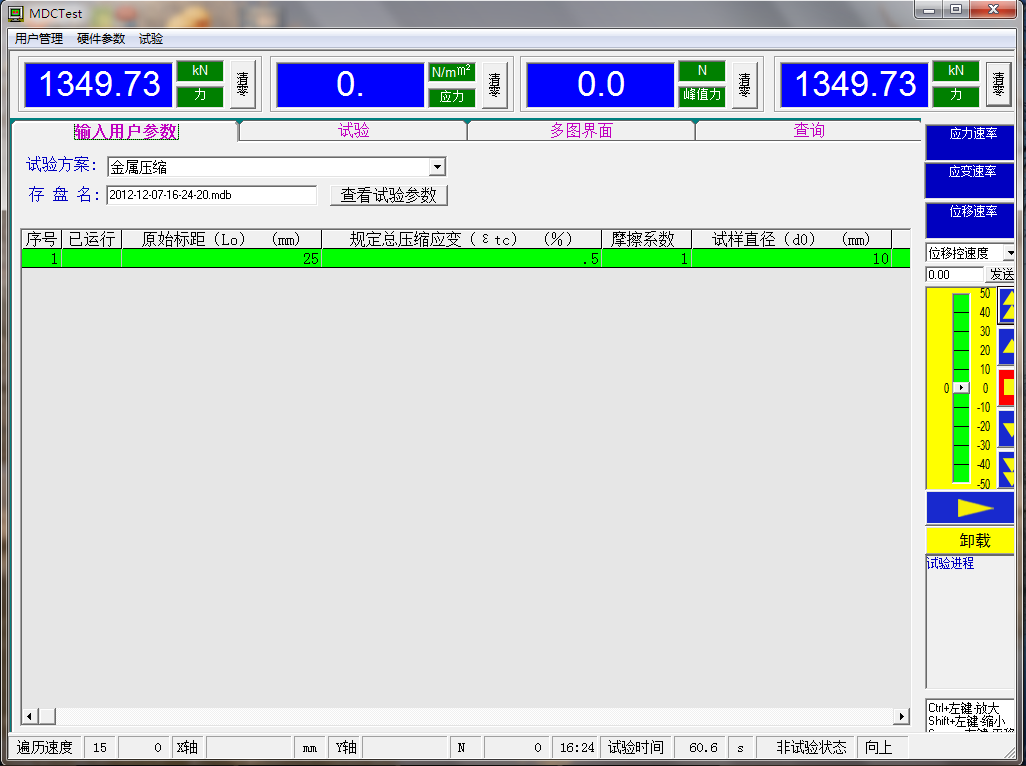

testing中文版专用测控软件
testing中文版专用测控软件具有多功能的软件包,可根据不同行业用户要求选择合适试验软件,满足各行业检测标准,具有模块化、开放化设计,不仅提供了GB、ASTM、DIN、ISO、JIS等标准常用的基本试验求解结果,用户还可以根据自己的需求设计不同的计算公式,求解出所需的结果,并且提供了可供用户自由设计格式的试验报告模板,以满足用户个性化需求风格的试验报告。

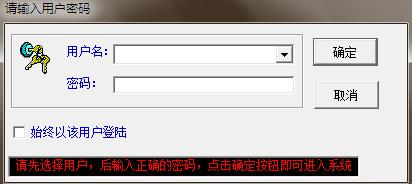

用户权限分级管理  用户登录时需要输入自己的用户名及密码,管理员具有最高权限,可以进行用户权限管理,给不同操作者授权使用不同的软件功能。

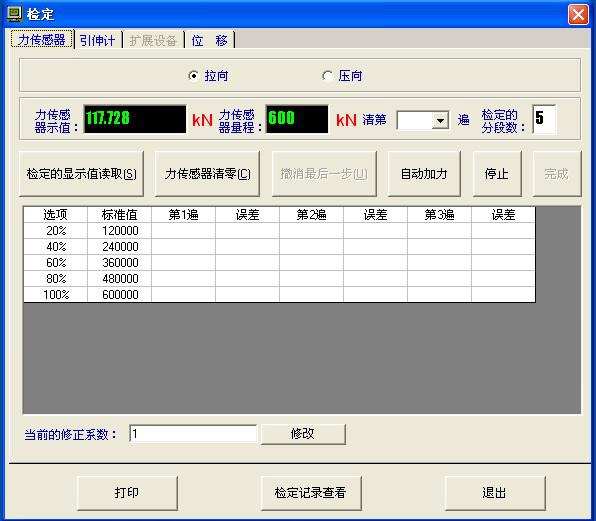

设备管理功能:有设备参数设置、设备联机或脱机管理、控制器参数设置、PID参数在线或离线调节、传感器方向辨识、 传感器缺省校准、传感器校准、传感器检定等功能。

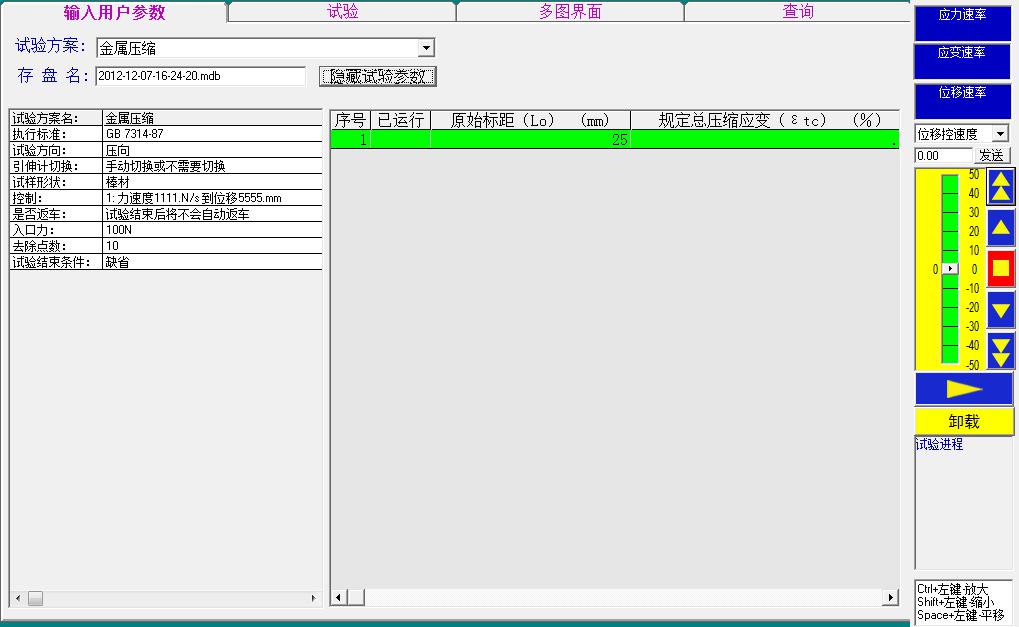

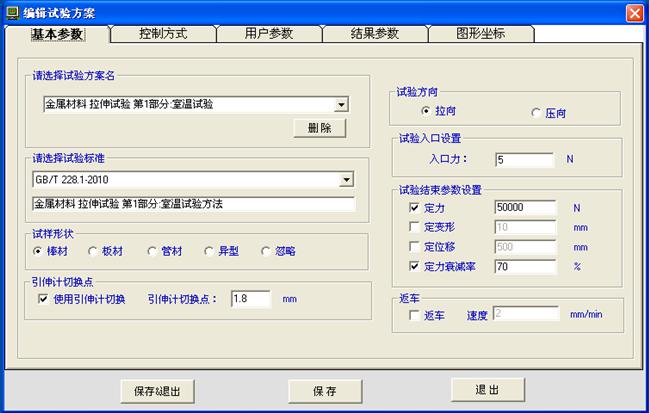

试验方案:通过编辑运行方案,可实现力控、位移控、变形控等多种控制方式组合运行,从而满足任何静态试验运行需要。可设置试验参数,如运行参数设置、 试样参数设置、运行条件设置、试验结果项目管理。可进行试验运行管理,如启动试验运行、试验运行过程管理、试验状态管理及示值显示管理。

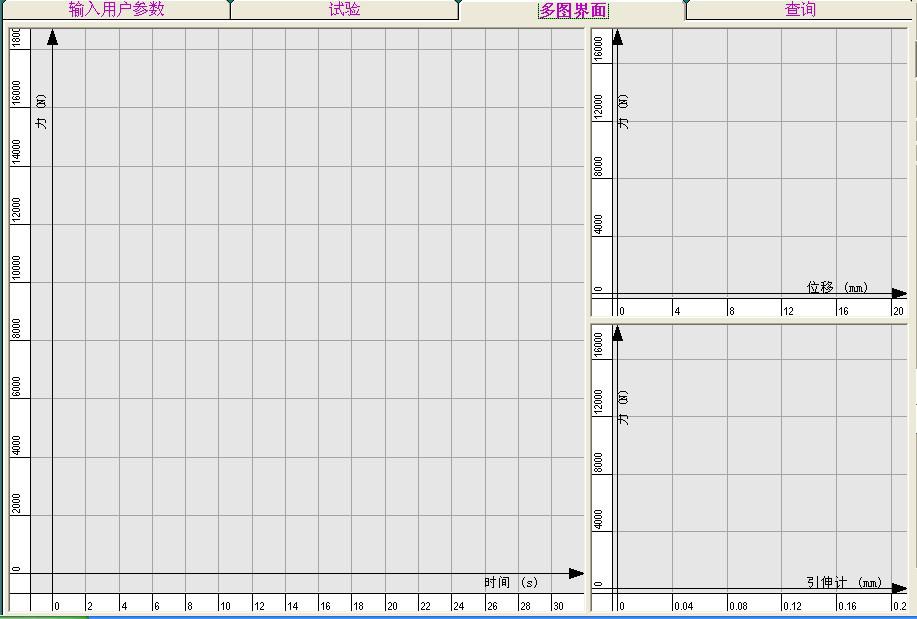

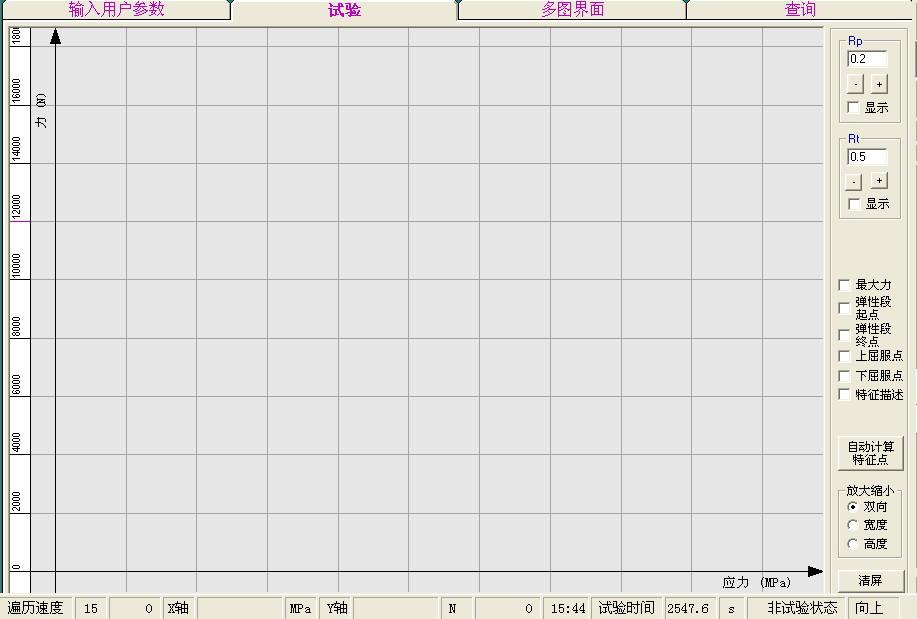

曲线管理与分析:
    在试验运行时,通过单图或多图曲线实时显示试验过程;
    在非试验运行状态下,通过查询方式显示单根或多根试验曲线;
    曲线坐标可预设或在线设置;
    试验数据可通过曲线遍历;
可对曲线进行平移、缩放等操作;
可在曲线上显示结果点,并可对结果点进行修改和保存;
    曲线可独立或嵌入到试验报告中打印输出。

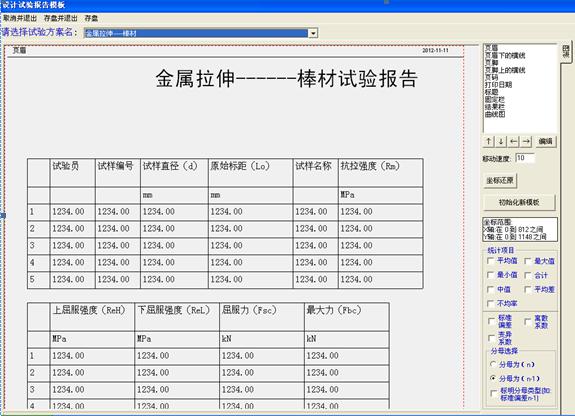

试验报告
通过试验数据文件,查询与搜索管理试验数据;
通过报告模板设置定制试验报告内容和格式;
    通过编辑公式和结果项目,可以实现对绝大多数试验标准和试验方法的支持;
    在加载一个或多个试验数据文件后,按报告模板生成试验报告,并可打印输出。
(四)试验机附具
拉伸附具:用来控制楔形拉伸钳口的夹紧和松开,安全,可靠,操作方便。全开式楔形钳口座结构,夹持试样力随拉伸力同步增加,夹持牢靠,清扫方便。标准机型配有高精度可插装调换式的V型和平面型钳口,用于夹持圆柱试样和平板试样,钳口材质采用合金钢20CrMnTi,精加工后经热处理表面硬度均达到HRC58-62,夹持稳固,经久耐用,承载变形量小,而且装卸更换非常方便。
压缩附具:带球面副的下压板采用锻件优碳钢,通过数控车床精车、淬火、使用陶瓷刀片并且补偿刀片圆弧使用数控车床精车球面,最后通过对研而成,确保在承载力作用下仍然调整平滑灵活。
弯曲附具:标准配置三点弯曲附具,压辊、支承辊均为优碳钢淬火后精磨制造,具有较高的硬度和几何精度。
